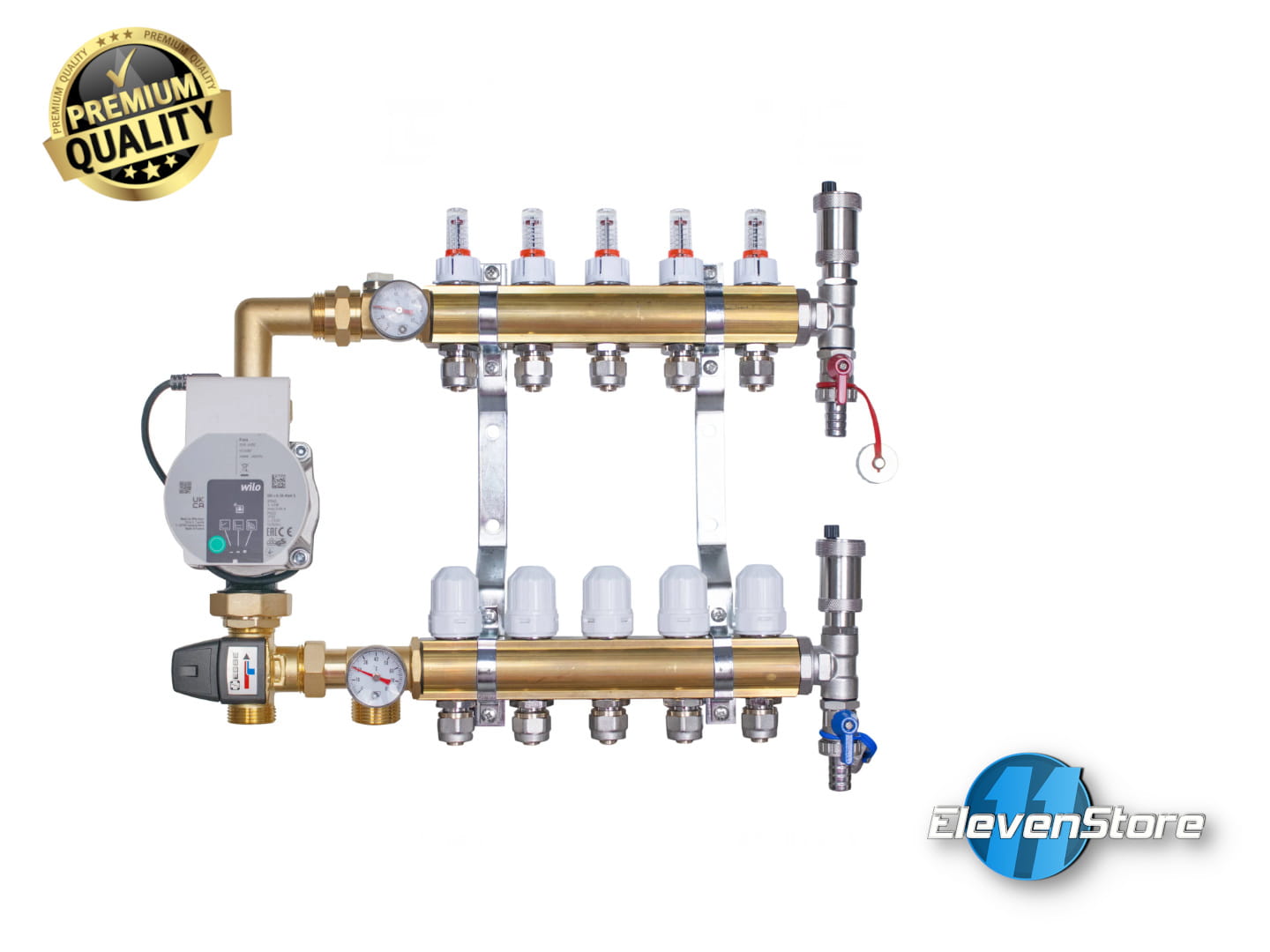

Heizkreisverteiler 5 Kreise mit PEX17-Adaptern Wilo Pumpe

     Verteiler aus Messing mit Wilo-Pumpe, ausgestattet mit Durchflussmessern, Thermostatventilen und Entlüftungs- und Abflusssets für Fußbodenheizungsinstallationen mit 5 Kreisläufen und Installationsanschlüssen für PEX-/PERT-Rohre 17 mm

     Der Reiter-Bodenverteiler ist ein modernes Gerät, das in Zusammenarbeit mit Installateuren entwickelt wurde. Dank des Wissens und der Erfahrung der Installateure ist es Reiter gelungen, ein Produkt zu entwickeln, das zuverlässig und einfach zu installieren ist.

Technische Daten :

• Anschluss Innengewinde 1 Zoll, beidseitig
• Abgänge 3/4 Zoll Außengewinde
• Integrierter Entlüfter
• Durchflussanzeiger
• 2 Thermometer
• Füllgriffe für Vor- und Rücklauf
• Maße : 200 + 300x325x90mm

Esbe Mischset mit WILO Pumpe 20-50 Grad C/Durchlauf
3,4 m3/h, Abstand 235 mm/

Die Mischgruppe ist mit allen Verteilertypen mit einem Strahlabstand von 235 mm und einem Anschlussdurchmesser von 1' kompatibel. Die Gruppe kann auf der linken oder rechten Seite des Verteilers montiert werden.

       Es besteht aus folgenden Elementen:

• Beschläge aus hochwertigem Messing
• Kabel zum Anschluss der Pumpe
• Bimetall-Thermometer
• Dreiwege-Thermostat-Mischventil ESBE VTA372 – 31200114 KVS 3,4
• Wilo Para 25/6 43/SC Pumpe



     Parameter des ESBE-Mischventils:

• Max. Betriebstemperatur: 95 °C
• Max. Arbeitsdruck: 10 bar
• Temperatureinstellbereich: 20–50 °C
• Genauigkeit: ±2°C
• Zulässiger Druckunterschied zwischen Kalt- und Warmwasser: 2 bar
• Maximaler Durchfluss: 3,4 m³/h



       Technische Daten der Wilo-Pumpe :

• Stromverbrauch: 3W – 43 W (im Standby-Modus weniger als 1 W)
• Hubhöhe bis zu 6 m
• Verstärkter GF 40 % Rotor
• Pumpenwelle aus Edelstahl
• max. Durchfluss 3,3 m3/h
• verbessertes Bedienfeld
• Geringere Abmessungen des Bedienfelds erleichtern den Einbau, z. B. in einen Verteilerschrank
• drei definierte Betriebsmodi Delta p=const, Delta p=var, n=constant (mit zwei in der Vorgängergeneration Yonos PARA)
• Möglichkeit, Änderungen an den eingestellten Einstellungen zu blockieren – Verhinderung von Änderungen durch Unbefugte
• Möglichkeit der Rückkehr zu den Werkseinstellungen
• automatische Entlüftungsfunktion
• automatische „Entriegelungs“-Funktion
• Netzkabel mit Stecker, der an der Pumpe abgezogen werden kann
• zulässige Flüssigkeitstemperatur: minimal 0*C, maximal + 100*C
• maximal zulässige Umgebungstemperatur + 60*C
• maximaler Arbeitsdruck: 6 bar
• Stromversorgung: 230V
• Netzfrequenz: 50/60Hz
• Schutzart: IPX4D



Vorteile der Reiter-Händler:

•  Entwickelt für den Einsatz mit allen Wärmequellen.
•  Dank der Verwendung von hochwertigem Messing sind die Verteilerbalken resistent gegen mechanische Einwirkungen und ihre Haltbarkeit ist viel höher als die von Bussen aus gewöhnlichem Material.
• Im Standardangebot stehen Verteiler von 2 bis 16 Stromkreisen zur Verfügung
• Konzipiert für den Einbau von Pumpen- und Mischgruppen im Abstand von 235 mm
• Standardmäßig Thermostatventile mit manuellem Drehknopf – Möglichkeit der Installation elektrischer Stellantriebe zur separaten Steuerung jedes Heizkreises
• Die zur Herstellung des Verteilers verwendeten Komponenten wurden mit viel Liebe zum Detail und der Benutzerfreundlichkeit des gesamten Geräts entworfen: Die Dichte der Windungen im Rotameter ermöglicht eine sehr genaue Einstellung der Durchflussmesser. Der Hinterschnitt der Messingelemente ist auf die Größe der Rohranschlussstücke abgestimmt. Profilierte Verbindungen zwischen Träger und Einlage ermöglichen eine zuverlässige Abdichtung der Anschlüsse. Die Legierung des Materials, aus dem die Griffe bestehen, verhindert Korrosion. Zu den weiteren Vorteilen des Verteilers gehört ein automatischer Entlüfter aus Messing, der dank des Fußventils den Austausch des Entlüfters im Falle einer Störung (häufig verursacht durch Wasserverschmutzung in der Installation) ermöglicht, ohne dass Wasser abgelassen werden muss das gesamte System.
• Der Verteiler zeichnet sich durch Ästhetik und Dichtheit der Verbindungen aus
